 ООО "РУССЭНЕРГО" поставляет широкий ассортимент силовых трансформаторов масленого и сухого типа.

                Основные характеристики

  Диапозон мощности     25 – 2500 кВА

  Номинальное напряжение первичной обмотки ВН     6 – 10 кВ

  ⁠Номинальное напряжение первичной обмотки НН     0,4 кВ

  Регулирование напряжения ПБВ со стороны ВН     ±2(5)х2,5%

  Род тока     Переменный, трехфазный

  Климатическое исполнение     У(УХЛ)

  Категория размещения     1(3)

  Температура окружающей среды     +45°С(-60°С) ⁠–  +40°С(-45°С)

  Высота над уровнем моря     не более 1000м.

• Стоимость
• ⁠Наличие на складе
• Выдерживает перегрузки длительное время
• Отсутствие возникновения микротрещин в обмотках трансформатора
• Защита обмоток от негативных внешних воздействий
• Неприхотлив к погодным и внешним воздействиям

• Высокая степень пожаробезопасности
• Низкий уровень шума
• Установка внутри производственных и общественных зданиях
• Минимальные затраты на обслуживание
• Экологическая чистота
•  Отсутствие масляного диэлектрика в трансформаторе

1. Ввод ВН;
2. Переключатель;
3. Ввод НН;
4. Масло указатель;
5. Серьга для подъёма трансформатора;
6. Термометр с оправкой;
7. Табличка;
8. Бак;
9. Зажим заземления;
10. Пробка для слива масла;
11. Предохранитель пробивной (устанавливается по заказу потребителя);
12. Патрубок для доливки масла;
13. Предохранительный клапан;
14. Ролик транспортный (устанавливается по заказу потребителя);
15. Активная часть;
16. Пломба;
17. Масло трансформаторное;
18. Швеллер.

• L- общая длинна;
• В- общая ширина;
• Н- общая высота;
• Н1- высота от крышки бака до швеллера
• А; А1- расстояние между транспортными роликами;
• К- расстояние между осями шпилек ВН
• М, N- расстояние между осями шпилек НН
• h, h1- расстояние от центра крышки бака до оси шпильки по ВН и НН.

1.  Отвод ВН;
2.  Отвод НН (фазные);
3.  Отвод НН (нулевой);
4.  Катки;
5.  Крюки для подъёма;
6.  Магнитопровод;
7.  Обмотки ВН;
8.  Датчик температуры Рt- 100;
9.  Пластина переключения ответвления ВН;
10.  Фиксирующие болты;
11.  Цифровое температурное реле ТР-100 и документация;
12.  Прессующие колодки;
13.  Кожух для провода датчика температуры;
14.  Втулка для заземления;
15.  Табличка.

• L- общая длинна;
• В- общая ширина;
• b- растояние между катками;
• Н- общая высота;
• h- высота от Отвода ВН до катков;
• М1, М2- расстояние между водами по НН.

      Силовые трансформатор (СТ), типов ТМГ (масленые) и ТСЛ (сухие), электротехническое устройство с несколькими обмотками, классов напряжения от 6-10кВ силовые трехфазные с естественным охлаждением, с переключением ответвлений обмоток без возбуждения (ПБВ), включаемые в сеть переменного тока частотой 50 Гц, предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии.

   Трансформатор не предназначен для работы в условиях тряски, вибрации, ударов, взрывоопасной и химически активной среды.

    Режим работы – длительный, высота установки над уровнем моря не более 1000 м.

     Температура окружающей среды воздуха ⁠-45°С(-60°С) ⁠–  +40°С(+45°С)  (исполнение У1, УХЛ1, У3).

  Для приобретения силового трансформатора, нужно определить основные технические характеристики оборудования:

1. Какой тип трансформатора- ТМГ (масленый) или ТСЛ (сухой);
2. Нагрузка в кВА, учитывающая потенциальный рост мощности в будущем;
3. Напряжение первичной обмотки по высокой стороне ВН- 6кВ или 10кВ;
4. Напряжение вторичной обмотки по низкой стороне НН 0,38кВ или 0,23кВ;
5. Группа соединения обмоток: У/Ун-0; У/Zн-11; Д/У-11 (Каждая из обмоток трехфазного трансформатора, первичная и вторичная, может быть соединена тремя различными способами):

• Звездой- У;
• Треугольником- Д;
• Зигзагом- Z.

  Условное обозначение масленого типа трансформатора:

  Условное обозначение сухого типа трансформатора:

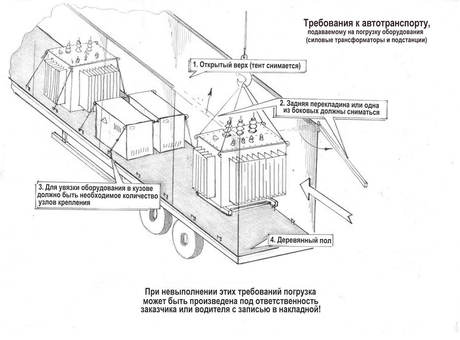

Для погрузки силовых трансформаторов в кузов машины необходимо:

1.   Открытый верх (тент снимается);
2.   Задняя перекладина или одна из боковых должна сниматься;
3.   Для увязки оборудования в кузове должно быть необходимое узлов крепления;
4.   Деревянный пол.
